- 產品描述
-
HG-1B耐電壓測試儀校驗裝置能自動測量耐電壓測試儀的交流(liu)或直流輸出電壓和電(dian)流的有效值，輸出電壓保持時間，交流輸(shu)出(chu)電壓的失真度，直流輸出電壓的纹波系数，輸出容量等。其測量參数符合JJG795-2016《耐(nai)電壓測試儀檢定規(gui)程》要求。
一：測量精度：
交、直流電壓
範围測量（分三檔）
1KV
10KV
20KV
準確度
AC 0.2%×讀数+0.1%×量程
DC 0.2%×讀数+0.05%×量程
最高輸入電壓
20kV
電壓分辨率
0.0001kV
交、直流電流
总測量範围
0. 100~400.0(mA)
範围測量（分四檔）
2mA
20mA
200mA
400mA
準確度
AC 0.2%×讀数+0.1%×量程
DC 0.2%×讀数+0.02%×量程
泄漏電流測量
0.0100~400.0(mA)
交流電壓失真度
電壓輸入範围
1.000kV ~ 20.00kV
頻率測量範围
30次諧波
量程範围
0.50% ~ 10.00%
準確度
優於1%
直流電壓纹波系数
電壓輸入範围
1.000 kV ~ 20.00kV
測量範围
0.50% ~ 10.00%
準確度
優於1%
電壓保持時間
測量範围
1.00s ~ 999.99s
準確度
0.5%±2個字(10s以上0.2%)
分辨率
0.01s
内置负载電阻
0.5mA(2MΩ)；1mA(1MΩ)；2mA（500Ω）；5mA（200kΩ）；10mA（100kΩ）；20mA（50kΩ）；50mA（20kΩ）；100mA（10kΩ）；200mA（5kΩ）；400mA（3kΩ）
供電
電池容量
15Ah
充電方式
外置充電器
二：其他參数：
輸入方式：電(dian)流為浮置輸(shu)入，電(dian)壓測量回路與(yu)電流測量回路隔离。
整機功耗：< 20VA； 儀表重量：約 8 kg ；
儀表尺寸: 宽 x 高 x深：360 x 210 x 250 mm
三：工作環境：
大氣壓力：（86～106）kPa ； 温度：（10～38）℃ ； 相對湿度：≤85%RH
儀表工作電源：内置電池供電(dian)
使 用 說 明
- 儀表前面板及操作使用說明

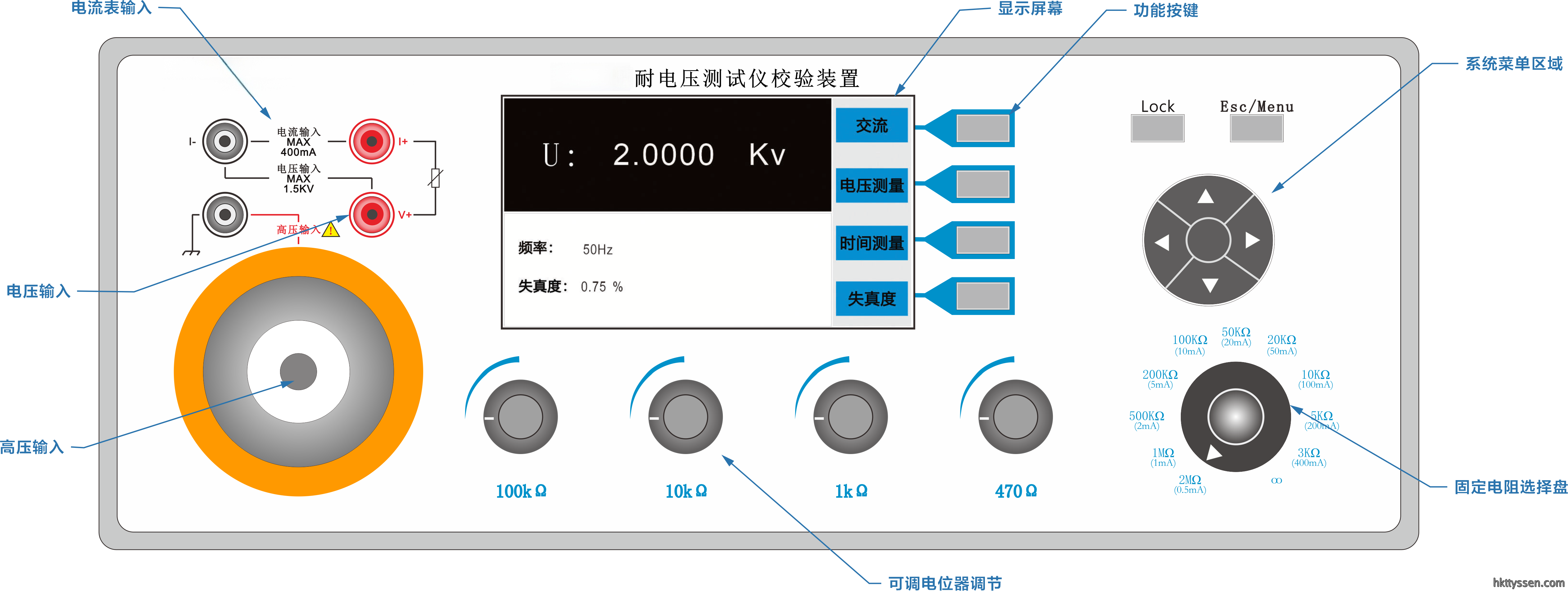

圖1 儀表前面板示意圖
顯示窗口、按键介紹
- 顯示窗口
顯示窗口包含功能區(qu)和(he)參数區。功能區顯(xian)示選擇測量的項目(mu)；參数區顯示測(ce)試(shi)的相關項目的結果

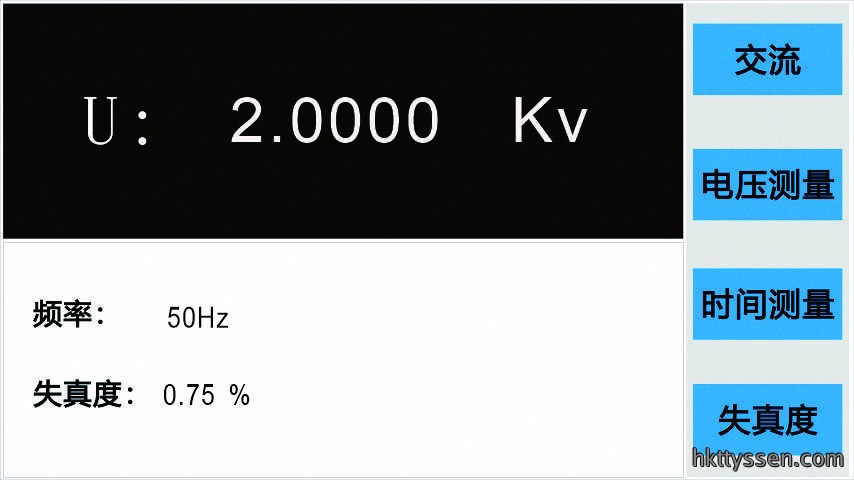

圖2
圖2 顯示窗口
黑色顯(xian)示區顯示主要測試(shi)項目值，下面顯示(shi)相(xiang)關項目的附屬屬性！藍(lan)色按键區為測試項目。主(zhu)要選擇測試的(de)電氣參数。
2.功能按键
2.1 功能键按(an)从上到下的順序(xu)分別是；
A、 状態按键：用於轉换交直流工(gong)作模式(shi)。
B、 測試項目键：用於選擇測試項目，如 “電壓測量”、“電(dian)流測量”、“容量測量”。
C、 測試項目屬性選擇键 ：用(yong)於選(xuan)擇測試項目時，相關(guan)辅助屬(shu)性，如交流電壓的失真度(du)、維持時間。電流的最(zui)大值等。不同的測試項目對應不(bu)同的測(ce)量屬性。按一次启動測試屬性，再(zai)按一次取消相(xiang)關屬性！
2.2 系統菜單按键
菜單按键(jian)用來設置相關參数和廠家校準設備用(yong)的！
2.2.1
“lock”键，按一下可以锁定(ding)整(zheng)個屏幕的顯示，使測試值保持不動，再按一次(ci)从新恢(hui)复到正常顯示。这個键的功能主要是(shi)測試中如果数字跳動比较大時能讀(du)取瞬時数據！
“Esc/Menu”键，可以進入系統菜單或退(tui)出系統菜單(dan)。

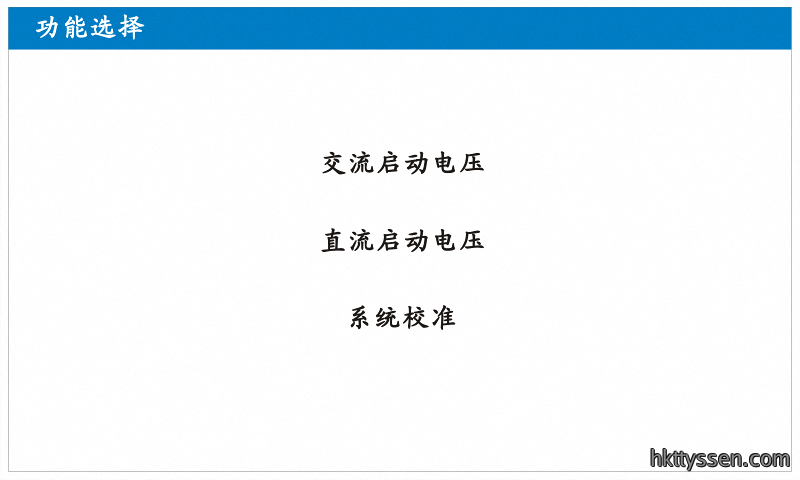

按一下后(hou)，進入下級菜單(dan)如下圖(tu)3
圖 3

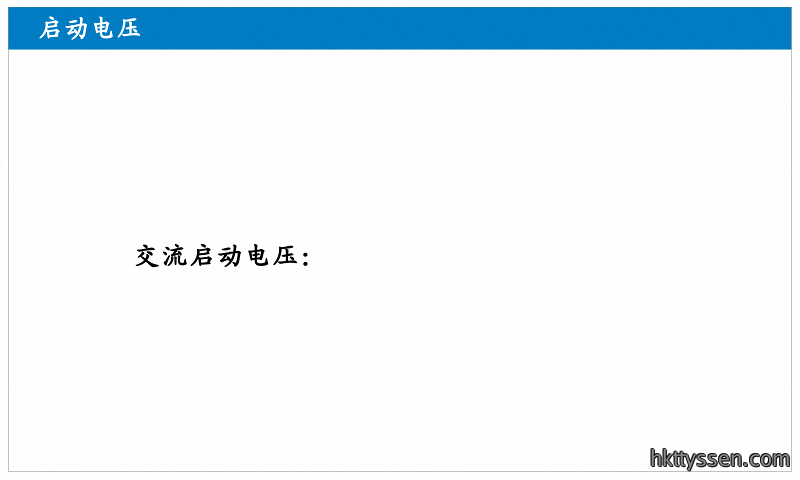

通過(guo)系統菜單的方向键“▲”或“▼”來選擇相(xiang)應(ying)菜單，如“交(jiao)流启動電(dian)壓”。按“OK”键，進入子菜單。如下圖4
圖4
通(tong)過“▲”、“▼”、“▶”、“◀”，調節启(qi)動電壓到(dao)設定值后按“OK”键確定，然后连續按“Esc”键退到測試界面(mian)，及(ji)完成交流启動電壓的(de)設置。直(zhi)流(liu)同交流操作一致。
“系(xi)統校準(zhun)”子菜單是廠家校(xiao)準使用(yong)的，用戶不用調節！
3.固定電阻選擇盘及可調電位器調(diao)節(jie)旋钮的使用
固定電阻盘旋钮的固(gu)定電阻對應着每個電阻(zu)允許通過的最大電流，在測試擊穿電流(liu)時可根據被試品擊穿電流選(xuan)擇固定電阻盘相應電阻，通(tong)過調節電(dian)壓來調節電流大小。也可以通過對應的可調電位器來(lai)微雕電(dian)流的大小。可調電位器對應的(de)調(diao)節如下：
測試電流小(xiao)於(yu)2mA時100kΩ電位器作為粗(cu)調(diao)，10kΩ電位器作為細調；
測試電流2mA--20mA時10kΩ電位器作為粗(cu)調(diao)，1kΩ電位器作為細調；
測試電流20mA--50mA時1kΩ電位器作為粗(cu)調(diao)，470Ω電位器作為細調；
測試電流50mA--100mA時用470Ω電位(wei)器作調(diao)節；
測試電流大於100mA時電位器(qi)盘不起作用，通過調節電壓(ya)來調(diao)節電流。

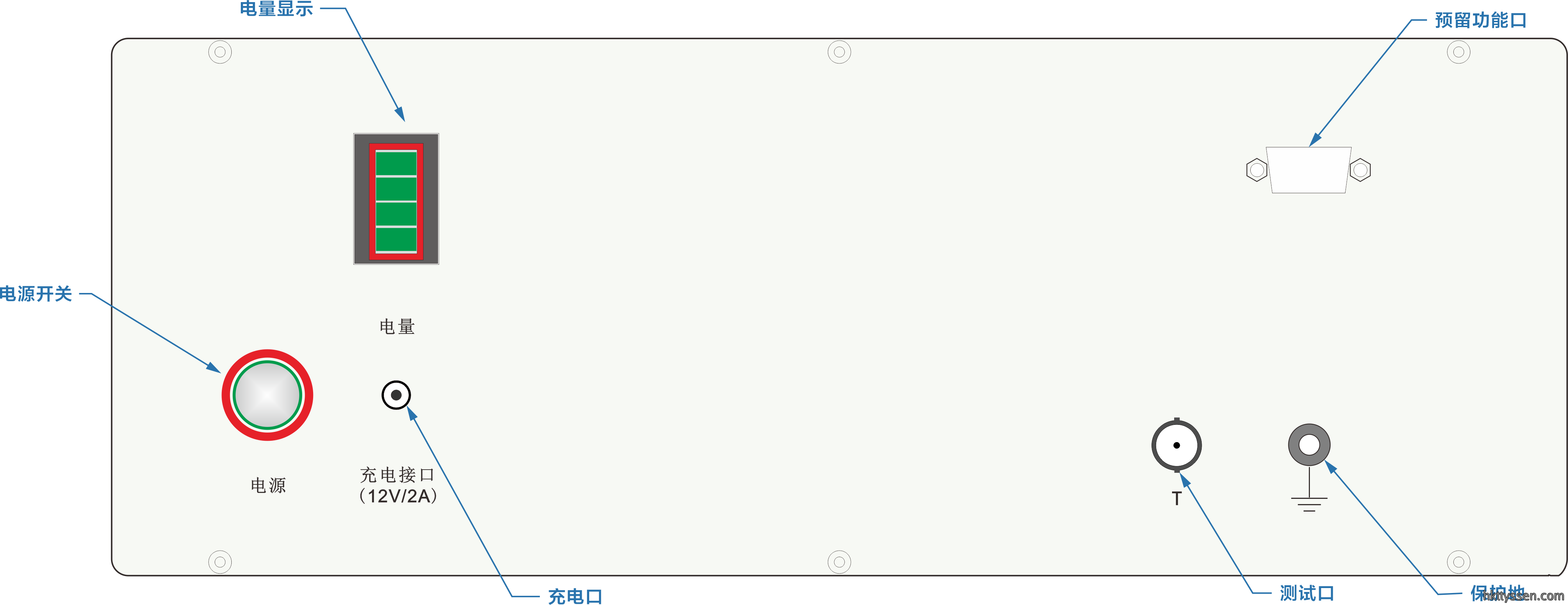

二、儀表后面板的接線(xian)使用說(shuo)明:注(zhu)意在使用外置電阻時不(bu)要將高壓引入電流端，應该先接负载再串入電流測試端再返回耐壓(ya)儀低端！！！以免损坏HG-1B耐電壓測試儀效驗裝置。
1.后面板(ban)由(you)以下几部分組成：充電口、電源(yuan)開關、電(dian)量顯示窗口、保護地、測試口、保護地及预留(liu)功能口。
2.充電口(kou)的充電請使用配套充電器(qi)。
儀 器 裝 箱 清 單
序 號
名 称
数 量
單 位
備 注
1
耐電壓測試儀(yi)校驗(yan)裝置
1
臺
2
配套充電器
1
個
3
測試鳄魚夹
2
對
4
配套用高壓線
4
根
5
儀表使用說明书
1
份
6
合格證
1
张
7
包裝箱
1
只
8
/
/
/
9
/
/
/
10
/
/
/
- 儀表前面板及操作使用說明
